三通球閥
| 保溫三通球閥 |
 |
產品名稱： | 保溫三通球閥 | |||||
| 型號： | BQ45F/H/PPL | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【保溫三通球閥】 | |||||||
保溫三通球閥詳細介紹
保溫三通球閥產品介紹：
保溫三通球閥系列有兩閥座密封L型結構和四閥座密封T型結構兩種，用戶可根據工況實際情況選擇類型，該閥具有造型美觀，結構緊湊合理，密封性能好，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流與分流。該閥屬保溫球閥系列，它具有很好的保溫保冷特性，同時又能有效降低管路中介質熱量損失，其主要用于石油、化工、冶金、制藥、食品等各類系統中。以輸送常溫下會凝固的高粘度介質。
保溫三通球閥規范標準：
| 適用溫度 | -28-300℃ |
| 法蘭尺寸 | JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212 |
| 檢驗和試驗 | GB/T13927-89、JB/T9092-99 |
| 其余制造規范均按本廠標準 | |
保溫三通球閥零件材料：
| 序號 | 零件名稱 | 材料名稱 | ||||
| 1 | 閥體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 球體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 3 | 閥座 | 聚四氟乙烯PTFE | ||||
| 4 | 閥桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 填料 | V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊 | ||||
| 6 | 密封圈 | 聚四氟乙烯PTFE、對位聚苯PPL | ||||
| 7 | 墊圈 | V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊 | ||||

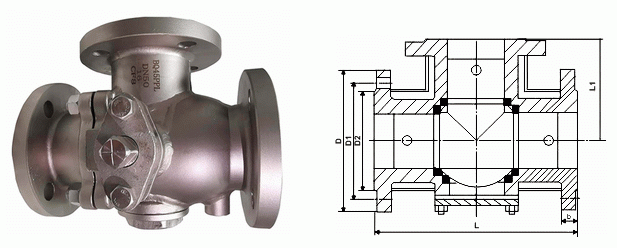

保溫三通球閥外形結構圖：
保溫三通球閥連接尺寸：
| 公稱壓力PN(Mpa) | 公稱通徑DN(mm) | 尺寸 | |||||||
| L | L1 | D | D1 | D2 | b | f | Z-φd | ||
| 1.6 | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
| 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |
| 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |
| 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |
| 65 | 260 | 130 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
| 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
| 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | |
| 125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |
| 150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
| 200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 8-φ23 | |
| 250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | |
| 300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-φ25 | |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫三通球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
