當前位置：首頁 >> 保溫閥門 >> 保溫球閥 >> 保溫放料球閥

更新時間 2024-12-22 0:14:09

保溫球閥

保溫放料球閥

產品名稱：

保溫放料球閥

型號：

BFQ41PPL

口徑：

DN25-200

壓力：

1.0-4.0MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【保溫放料球閥】

保溫放料球閥詳細介紹

保溫放料球閥產品概述：
保溫放料球閥是根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。

保溫放料球閥開啟過程：

1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

保溫放料球閥關閉過程：

1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

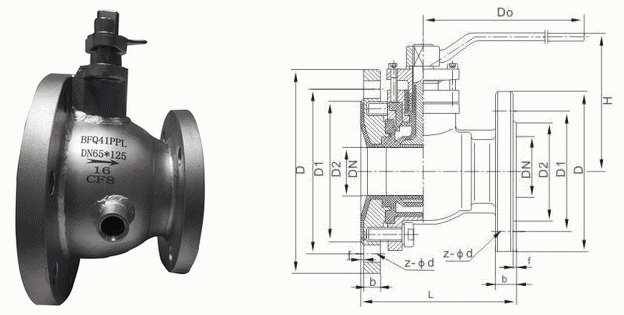

保溫放料球閥產品結構圖：

保溫放料球閥連接尺寸：

公稱通徑	PN10/16							參考值
DN（mm）	L	D	D1	D2	Z-Φd	f	b	Do	H
25/50	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	180	105
32/65	135	140/160	100/130	78/110	4-18/4-14	3/3	19/17	180	120
40/65	150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	225	140
40/80	150	150/190	110/150	85/125	4-18/4-18	3/3	19/19	225	140
50/80	165	165/190	125/150	100/125	4-18/4-18	3/3	21/19	225	150
50/100	165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	360	150
65/100	180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	360	160
65/125	180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	420	160
80/125	240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	420	215
80/150	240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	420	215
100/150	260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	420	240
100/200	260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	420	240
