當前位置：首頁 >> 刀閘閥 >> 耐磨刀閘閥 >> 陶瓷耐磨刀閘閥

更新時間 2024-12-22 0:11:34

耐磨刀閘閥

陶瓷耐磨刀閘閥

產品名稱：

陶瓷耐磨刀閘閥

型號：

PZ73TC

口徑：

DN50-600

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【陶瓷耐磨刀閘閥】

陶瓷耐磨刀閘閥詳細介紹

陶瓷耐磨刀閘閥產品概述：

陶瓷耐磨刀閘閥具有可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。閘板、閥座密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫蠕變和熱震性，可實現長壽命免維護。結構長度可根據用戶要求訂做，并可根據用戶要求做成明桿或暗桿。產品廣泛適用于灰渣、泥渣、煤漿、礦漿、污水等固體、液固、氣固二相介質輸送系統，尤其適用于火力發電廠石子煤系統。

陶瓷耐磨刀閘閥應用規范：

設計與制造		GB/T 8691
連接端尺寸	結構長度	GB/T 15188.2
	法蘭尺寸	JB/T 79.1
檢驗與試驗		JB/T 8691
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

陶瓷耐磨刀閘閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥座	結構陶瓷	7	閥桿	2Cr13
2	閥體	WCB	8	支架	WCB
3	閥板	304+結構陶瓷	9	螺母	青銅
4	填料	柔性石墨	10	軸承
5	填料壓蓋	WCB	11	手輪	Qt400
6	鎖軸	2Cr13	12	圓螺母	25#

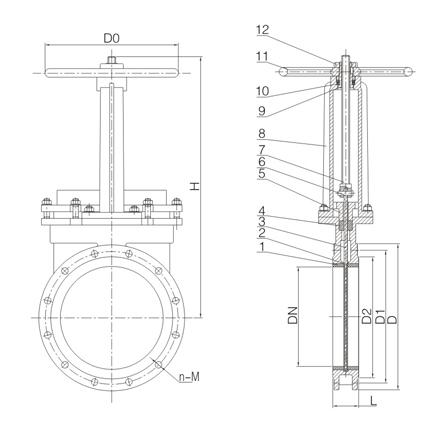

陶瓷耐磨刀閘閥外形結構圖：

陶瓷耐磨刀閘閥連接尺寸：

DN	PN(Mpa)	L	D	D1	D2	H	n-M	D0	b
50	1.0	43	165	125	100	285	4-M16	180	12
65		46	185	145	120	295	4-M16	180	12
80		46	200	160	135	315	8-M16	220	12
100		52	220	180	155	365	8-M16	220	12
125		56	250	210	185	400	8-M16	230	12
150		56	285	240	210	475	8-M20	280	14
200		60	340	295	265	540	12-M20	360	14
250		68	405	355	320	630	12-M24	360	16
300		78	460	410	375	780	12-M24	400	16
350		90	520	470	435	885	16-M24	400	16
400		90	580	525	485	990	16-M27	400	18
450		90	640	585	545	1100	20-M27	530	18
500		114	715	650	608	1200	20-M30	530	18
600		154	840	770	718	1450	20-M33	600	20
