當前位置：首頁 >> 真空閥門 >> 真空蝶閥 >> GI-C型高真空蝶閥

更新時間 2024-12-22 0:10:09

真空蝶閥

GI-C型高真空蝶閥

產品名稱：

GI-C型高真空蝶閥

型號：

GI-C

口徑：

DN32-300

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GI-C型高真空蝶閥】

GI-C型高真空蝶閥詳細介紹

GI-C型高真空蝶閥產品概述：

GI-C型高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能、旋轉平穩、密封可靠。高真空蝶閥是使用閥桿插入體內，閥板固定在閥桿上的原理，轉動90度達到開關目的。適用的工作介質為空氣和非腐蝕性氣體。

GI-C型高真空蝶閥技術性能：

適用范圍(Pa)	105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
法蘭標準	JB919
安裝位置	任意

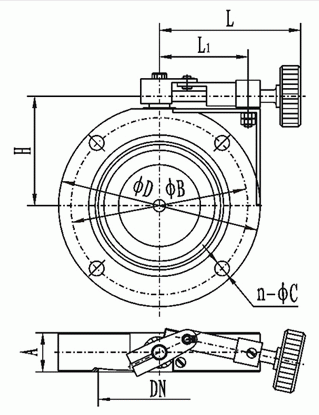

GI-C型高真空蝶閥外形結構圖：

GI-C型高真空蝶閥連接尺寸：

型號	通徑(DN)	ΦD	ΦB	H	A	L	L1	n-ΦC
GI-32	32	78	64	51	22	62	29	4-Φ7
GI-40	40	85	70	55		65	32	4-Φ7
GI-50	50	110	90	69		71	45	4-Φ9
GI-63	63	130	110	72	26	87	55
GI-80	80	145	125	80	30	85	63
GI-100	100	170	145	93	30	110	75	4-Φ12
GI-150	150	220	195	122	35	155	98	8-Φ12
GI-200	200	275	250	156	40	159	117
GI-250	250	330	300	259	45	167	132
GI-300	300	380	350	284	55	197	162	8-Φ14
