氣動排泥閥

氣動角式快開排泥閥

產品名稱：

氣動角式快開排泥閥

型號：

J644X

口徑：

DN50-400

壓力：

0.6-1.6MPa

材質：

鑄鐵，鑄鋼，不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氣動角式快開排泥閥】

氣動角式快開排泥閥詳細介紹

氣動角式快開排泥閥應用范圍：

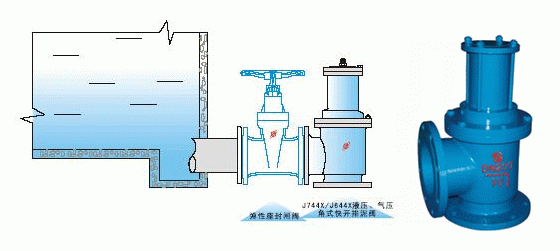

氣動角式快開排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用，此閥主要安裝在個類沉淀池的底部壁外，用以排除池底的泥沙污物。

氣動角式快開排泥閥工作原理及其性能：

氣動角式快開排泥閥由氣缸和角式截止閥兩大部分組成，氣缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。氣缸活塞密封件為耐磨O型圈，其密封性能好，經久耐用。開啟速度快，一般在10秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏。如配以氣動電磁換向閥則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝，同時啟動關閉，驅動壓力為空氣。

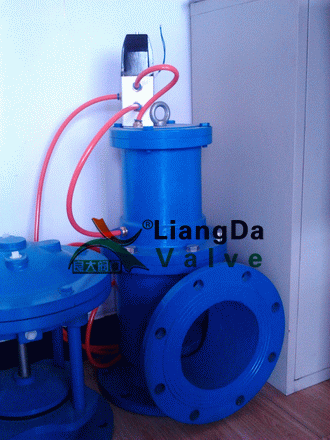

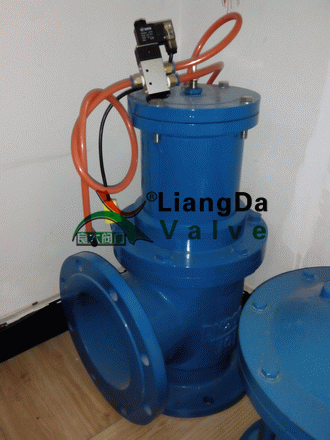

氣動角式快開排泥閥產品實物圖：

氣動角式快開排泥閥技術參數：

1、閥門公稱壓力：0.6-1.6Mpa

2、閥體密封壓力：1.1Mpa

3、氣缸工作壓力：0.3-1.0MPa

4、氣缸工作介質：氣

5、介質溫度：常溫

注：如有特殊要求（訂貨時注明）

氣動角式快開排泥閥零件材料：

J644X角式快開型密封皮碗	閥桿	閥板	缸蓋	氣缸	閥體
耐磨丁腈橡膠	不銹鋼	HT200	HT200	HT200	HT200

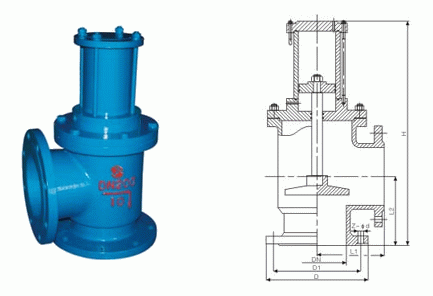

氣動角式快開排泥閥外形結構圖：

氣動角式快開排泥閥連接尺寸：

公稱通徑\|尺寸\|型號	J744X-10、J644X-10						接管螺紋G	快開角式型閥桿材料
	H	L1	L2	D	D1	z-Φd	接管螺紋G	快開角式型閥桿材料
80	480	135	125	195	160	4-18	1/2＇	不銹鋼
100	500	145	125	215	180	4-18	1/2＇	不銹鋼
150	620	203	140	280	240	8-23	1/2＇	不銹鋼
200	735	225	185	335	295	8-23	1/2＇	不銹鋼
250	805	260	205	390	350	12-23	1/2＇	不銹鋼
300	940	280	245	440	400	12-23	3/4＇	不銹鋼
350	1100	305	270	500	460	16-23	1＇	不銹鋼
400	1200	304	310	565	215	16-25	1＇	不銹鋼
