當前位置：首頁 >> 旋塞閥
>> 絲口旋塞閥 >> 三通壓力表旋塞閥 更新時間 2024-12-22 0:07:54
絲口旋塞閥
| 三通壓力表旋塞閥 |
 |
產品名稱： | 三通壓力表旋塞閥 | |||||
| 型號： | X13H、X14H | ||||||
| 口徑： | DN15-25 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【三通壓力表旋塞閥】 | |||||||
三通壓力表旋塞閥詳細介紹
三通壓力表旋塞閥產品概述：
三通壓力表旋塞閥是安裝在鍋爐上的，因?yàn)橹挥惺褂脡毫Ρ砣ㄐy才能使鍋筒、蒸氣及空間相連通以便進行沖洗存水彎管，校對、截?fù)Q壓力表等工作。壓力表旋塞閥克服了壓力表三通旋塞閥存在的許多缺點，良大生產的壓力表三通旋塞閥，閥體材料選用為鋼件鍛壓而成，閥桿選用為不銹鋼柱型閥桿，密封襯套選用特殊石墨材料，能夠在使用過程中靈活變換開關方向，不會發生熱漲咬緊，且密封性能可靠，配件更換、維修方便。 連接方式：三通壓力表旋塞閥連接方式：
表頭按標準壓力表配制M20×1.5
蒸氣入口各有M20×1.5和ZG1/2”兩種各有內螺紋。
三通壓力表旋塞閥性能規范：
三通壓力表旋塞閥零件材料：
三通壓力表旋塞閥外形結構圖：
三通壓力表旋塞閥連接尺寸：
三通壓力表旋塞閥性能規范：
| 型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
|---|---|---|---|---|---|
| 殼體（水） | 密封（水） | ||||
| X14H-4.0C X13H-4.0C |
1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ≤150 | 水、蒸汽、油品等 |
| X14H-4.0T X13H-4.0T |
1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ||
| X14H-4.0P X13H-4.0P |
1.6~6.4 | 2.0~7.0 | 1.6~6.4 | 硝酸類 | |
三通壓力表旋塞閥零件材料：
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
|---|---|---|---|---|
| X14H-4.0C X13H-4.0C |
鑄鋼 | 鑄鋼 | 鑄鋼 | 石墨 |
| X14H-4.0T X13H-4.0T |
鑄銅 | 鑄銅 | 鑄銅 | |
| X14H-4.0P X13H-4.0P |
不銹鋼 | 不銹鋼 | 不銹鋼 |

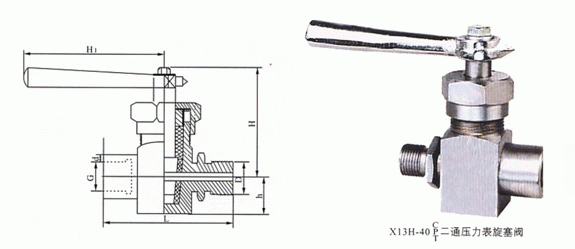

三通壓力表旋塞閥外形結構圖：
三通壓力表旋塞閥連接尺寸：
| 型號 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| D | L | G | d | h | H | H1 | |
| X14H-4.0C X13H-4.0C |
G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
| X14H-4.0T X13H-4.0T |
|||||||
| X14H-4.0P X13H-4.0P |
|||||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【三通壓力表旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
