當前位置：首頁 >> 旋塞閥 >> 三通旋塞閥 >> 三通鑄鐵旋塞閥

更新時間 2024-12-22 0:07:38

三通旋塞閥

三通鑄鐵旋塞閥

產品名稱：

三通鑄鐵旋塞閥

型號：

X44T-10

口徑：

DN15-300

壓力：

0.6-6.4MPa

材質：

鑄鐵

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【三通鑄鐵旋塞閥】

三通鑄鐵旋塞閥詳細介紹

三通鑄鐵旋塞閥產品概述:

三通鑄鐵旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

三通鑄鐵旋塞閥性能優點：

旋塞閥的通道有多種形式。常見的直通式主要用于截?cái)嗔黧w。三通旋塞閥和四通式旋塞閥適用于流體換向旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

三通鑄鐵旋塞閥性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X44T-1.0	1.0	1.5	1.1	水、蒸氣、油品	≤100

三通鑄鐵旋塞閥零件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X44T-1.0	鑄鐵	鑄鐵	鑄鐵	油浸石棉盤根

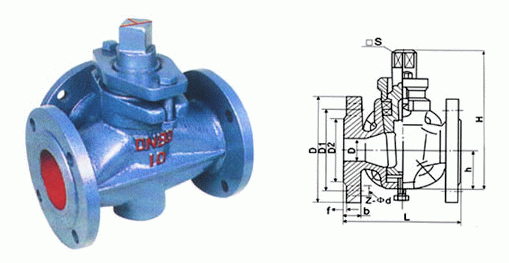

三通鑄鐵旋塞閥外形結構圖：

三通鑄鐵旋塞閥連接尺寸：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760
