當前位置：首頁 >> 消防閥門 >> 消防信號閥門 >> 蝸輪溝槽信號蝶閥

更新時間 2024-12-22 0:00:34

消防信號閥門

蝸輪溝槽信號蝶閥

產品名稱：

蝸輪溝槽信號蝶閥

型號：

XD381X

口徑：

DN50-400

壓力：

1.0-1.6MPa

材質：

鑄鐵、球鐵、鑄鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【蝸輪溝槽信號蝶閥】

蝸輪溝槽信號蝶閥詳細介紹

蝸輪溝槽信號蝶閥特點：

蝸輪溝槽信號蝶閥具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等特點。

蝸輪溝槽信號蝶閥用途：
蝸輪溝槽信號蝶閥，溝槽式（卡箍）連接的閥門是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門廣泛應用于輸送流體管道的給排水，消防、空調、燃?xì)?、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。

蝸輪溝槽信號蝶閥性能參數：

公稱壓力：1.0-1.6MPa

殼體強度試壓：1.5-2.4-3.75

密封性能試壓：1.1-1.76-2.75

產品材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

適用介質：水、蒸汽、油品、空氣等

蝸輪溝槽信號蝶閥零件材料：

序號	名稱	國標標準
1	閥體	球鐵	QT450-10
2	閥板	球鐵	QT450-10
3	橡膠	EPDM
4	上軸	不銹鋼	1Cr13
5	下軸	不銹鋼	1Cr13
6	O形圈	丁腈橡膠
7	定位齒盤	碳鋼	45#
8	手柄	瑪鋼
9	絲堵	碳鋼	45#

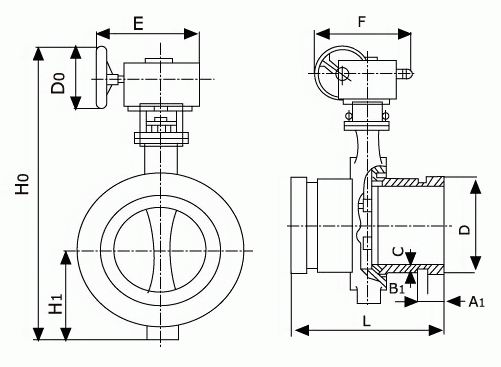

蝸輪溝槽信號蝶閥結構圖：

蝸輪溝槽信號蝶閥安裝尺寸：

規格		尺寸 (mm)
mm	inch	A	B	C	D	E	F
50	2	81	60	8	16	85	57
65	2.5	97	73	8	16	106	65
80	3	97	89	8	16	113	75
100	4	116	114	10	16	135	90
125	5	148	141	10	16	148	110
150	6	148	168	10	16	181	124
200	8	134	219	11	19	204	155
250	10	159	273	13	19	230	190
300	12	166	324	13	19	270	230
