電動壓差旁通閥
| 電動壓差旁通閥 |
 |
產品名稱： | 電動壓差旁通閥 | |||||
| 型號： | VB-7200/7300 | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【電動壓差旁通閥】 | |||||||
電動壓差旁通閥詳細介紹
電動壓差旁通閥產品用途：
本系統適用于中央空調的冷凍水/熱水系統的壓差旁通控制用途。電動壓差旁通閥的作用主要在于，維持冷凍水/熱水系統能夠在末端負荷較低的情況下，保證冷凍機/熱交換器等設備的正常運轉。電動壓差旁通閥產品作用：
電動壓差旁通閥是通過控制壓差旁通閥的開度控制冷凍水的旁通流量，從而使供回水干管兩端的壓差恒定。廣泛應用于中央空調集分水器之間，熱力泵供回水之間，可有效保持設備不被損壞。電動壓差旁通閥常用于氣體或液體系統，控制氣體或液體管路與回路之間的壓差。把壓差旁通閥安裝在系統水泵附件的旁通管路中，當系統壓差增大而超過控制閥設定值時，閥門則進而開大，使更多的水流經旁通閥，從而使系統壓差減小。相反，壓差的減小導致閥門開度減小從而使系統壓差增加。

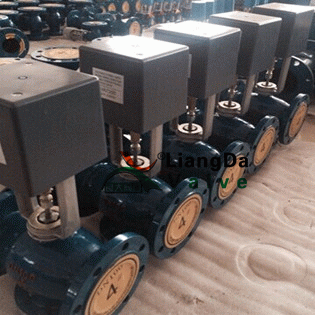

電動壓差旁通閥產品實物圖：

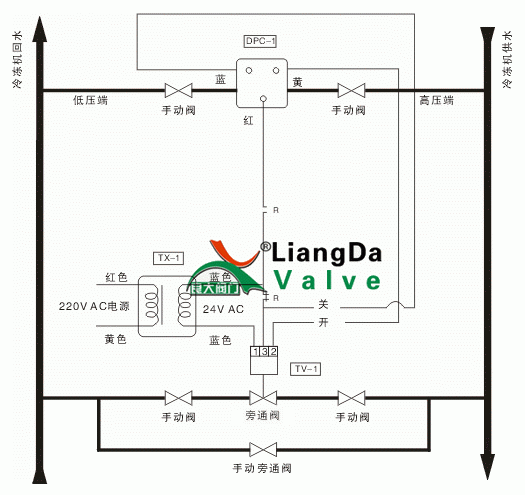

電動壓差旁通閥工作原理：
壓差控制器DPC-1通過檢測供/回水主管的壓力差，與設定值相比較，通過控制電動兩通閥的開度，使供水與回水間實現旁通，以保持所需的壓力差值。壓力差增大時，紅觸點與黃觸點接通，壓力減少時，紅觸點與藍觸點接通，紅觸點可以停留在中間位置，與其他觸點沒有電氣連接。
代號 |
型 號 |
說 明 |
DPC-1 |
P974J |
壓差控制器 |
TV-1 |
參閱閥門配套表 |
電動壓差旁通閥 |
TX-1 |
TR40 |
變壓器，220/24VAC ,40VA |

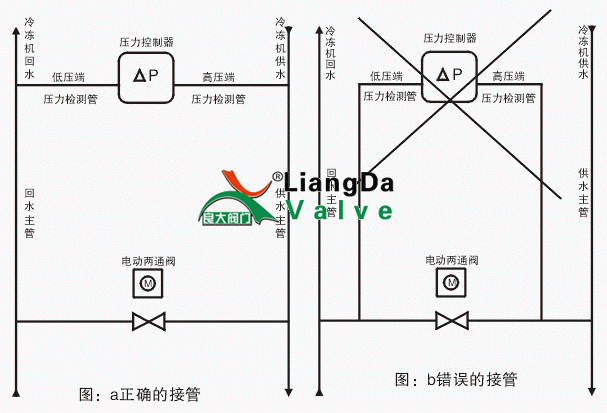

電動壓差旁通閥安裝指導：
圖a中，壓差控制器檢測的是供/回水總管的壓力差，所以控制是準確的。
圖b中，壓差控制器檢測的是供/回水總管的旁通閥兩端的壓力差，檢測到的只是供/回水的分壓力差，所以控制是不準確的。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動壓差旁通閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
