>> 氣動球閥 >> 氣動帶手動Y型三通球閥 更新時間 2024-12-22 0:18:59
氣動球閥
| 氣動帶手動Y型三通球閥 |
 |
產品名稱： | 氣動帶手動Y型三通球閥 | |||||
| 型號： | QS642F/H/Y | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動帶手動Y型三通球閥】 | |||||||
氣動帶手動Y型三通球閥詳細介紹
氣動帶手動Y型三通球閥產品概述：
氣動帶手動Y型三通球閥是一種在正常情況下，采用氣動執行器遠程控制閥門，當出現氣源故障或氣缸不能工作時，仍可就地通過手動離合器進行介質流向切向的Y型三通球閥。該閥啟用手動機構時，先拔出限位銷，逆時針將手柄旋轉180°到上部，限位銷自動限位，轉動手輪，進行介質流向的切換，反之則為調成氣動控制，其手動驅動時，須關閉氣源，手動和氣動不可同時使用，否則會使驅動裝置損壞。
氣動帶手動Y型三通球閥流道采用120°或135°角設計，流體通道和管道的孔徑一致，且它任意徑向截面都為與管口內徑一致的圓，因此其軸向為圓滑設計，減少了流體阻力，避免紊流、氣蝕現象的產生，被輸送的介質不會在流道中被破壞，防止堵塞。該閥克服了T型和L型三通球閥連接通道的轉角都為90°直角，被輸送的介質容易在直角轉角處被碰碎，損壞產品品質并且易在轉角處堆積形成堵塞的問題。

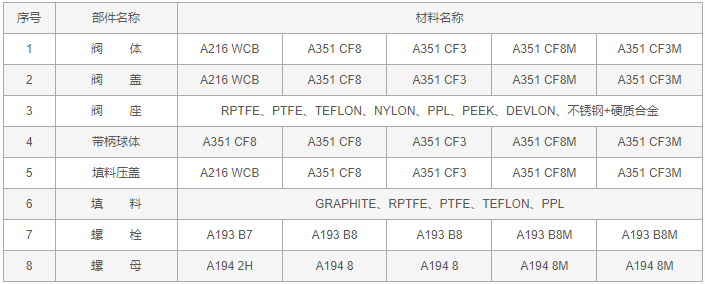

氣動帶手動Y型三通球閥零件材料：

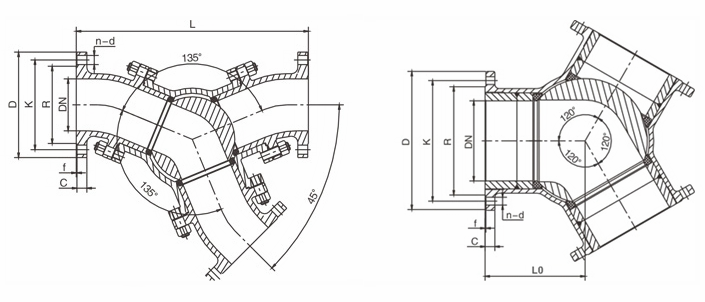

氣動帶手動Y型三通球閥外形結構圖：

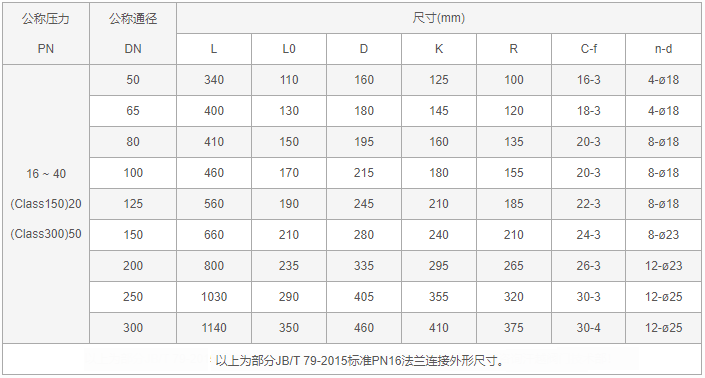

氣動帶手動Y型三通球閥外形尺寸表：
氣動帶手動Y型三通球閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司氣動帶手動Y型三通球閥產品，咨詢時請說明結構形式(L型、T型、Y型120°、Y型135°等)、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、執行器機構類型、法蘭標準及密封面形式等。
