襯氟旋塞閥
| 襯氟旋塞閥 |
 |
產品名稱： | 襯氟旋塞閥 | |||||
| 型號： | X43F/P、X44F/P | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【襯氟旋塞閥】 | |||||||
襯氟旋塞閥詳細介紹
襯氟旋塞閥產品概述：
襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小?；鞠盗杏幸r里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截?cái)嘟橘|(zhì)流動，也可進行介質分配（三通旋塞閥）。適用于-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟旋塞閥零件材料：
襯氟旋塞閥零件材料：
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
|
|
塞子
|
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
|
|
閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
填料
|
F4
|
|
襯氟旋塞閥技術規范：
技術規范
|
|
設計標準
|
GB12240
|
結構長度
|
GB12221
|
法蘭標準
|
JB/T79-94
|
驅動方式
|
GB9113.1-26
|
檢驗試驗
|
BG/T13927
|
驅動方式
|
手動、蝸輪、電動、氣動
|

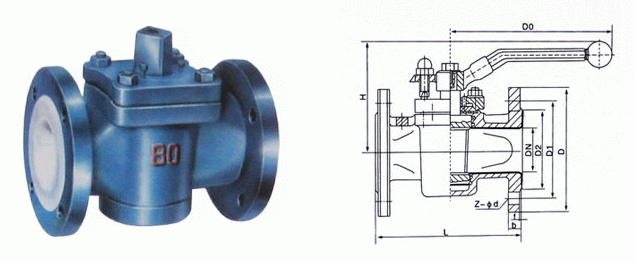

襯氟旋塞閥外形結構圖：
襯氟旋塞閥連接尺寸：
公稱通徑
DN |
PN1.0(MPa)主要外形尺寸和連接尺寸
|
重量
|
||||||||
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
Do
|
H
|
Kg
|
|
20
|
150
|
105
|
75
|
50
|
3
|
14
|
4-φ14
|
160
|
95
|
7
|
25
|
160
|
115
|
85
|
65
|
3
|
14
|
4-φ14
|
160
|
98
|
8
|
32
|
170
|
135
|
100
|
70
|
3
|
16
|
4-φ18
|
220
|
113
|
10
|
40
|
180
|
145
|
110
|
80
|
3
|
18
|
4-φ18
|
250
|
135
|
15
|
50
|
210
|
160
|
125
|
100
|
3
|
20
|
8-φ18
|
250
|
140
|
18
|
65
|
220
|
180
|
145
|
120
|
3.5
|
20
|
8-φ18
|
300
|
145
|
25
|
80
|
250
|
195
|
160
|
135
|
3.5
|
22
|
8-φ18
|
330
|
205
|
35
|
100
|
275
|
215
|
180
|
155
|
4
|
24
|
8-φ18
|
350
|
240
|
46
|
125
|
310
|
245
|
210
|
185
|
4
|
26
|
8-φ18
|
400
|
260
|
65
|
150
|
350
|
280
|
240
|
210
|
4
|
28
|
8-φ23
|
600
|
290
|
90
|
200
|
400
|
335
|
295
|
265
|
4.5
|
32
|
8-φ23
|
800
|
330
|
160
|
250
|
460
|
390
|
350
|
320
|
4.5
|
36
|
12-φ23
|
900
|
380
|
230
|
襯氟旋塞閥結構特點：
1、X43F/P型、XD63F/R型、XC63F/R型屬襯套型，特殊設計的閥座襯套（聚四氟乙烯或?qū)ξ痪郾剑┡c鋼制塞體組成的密封副、塞子為不銹鋼（不襯）。密封性能好、使用壽命長、自潤滑、轉動靈活。
2、X43S型、X44S型屬全襯里型，所有過流部件、閥體、塞子表面均襯有高分子材料滿足各種工況需要。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【襯氟旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
